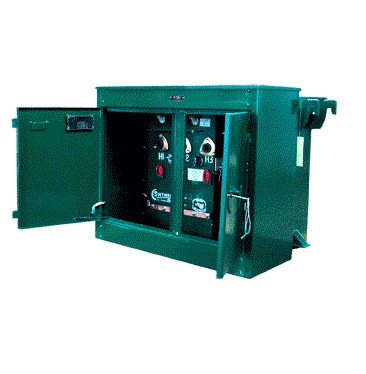

Transformador de pedestal radial devanados aluminio-aluminio. 500 KVAR- NOM-002-SEDE/ENER-2014 23,000 v – 220v

Descripción

Marca: CONTINENTAL ELECTRIC
Tipo de enfriamiento: ONAN Líquido Aislante: Aceite mineral no inhibido, tipo l (Libre de BPC´S) sin contenido de Bifenilos Policlorados
Elevación de Temperatura: 65°C, sobre un ambiente de 30°C y máximo 40°C.
Número de fases y frecuencia: 3 Fases, 60 Hz.
Tensión Primaria: 23000V
Derivaciones del devanado primario: 4 derivaciones de 2,5 % c/u 2 arriba y 2 abajo de la tensión nominal
Conexión del devanado primario: Delta-∆
Tensión secundaria: 220Y/127V
Conexión del devanado secundario: Estrella
Material Devanado Primario: Aluminio
Material Devanado Secundario: Aluminio
Clase de aislamiento en M.T. 25 kV
Clase de aislamiento en B.T. 1,2 kV
Nivel básico de impulso en M.T. 150 kV
Nivel básico de impulso en B.T. 30 kV
Norma de Fabricación: NMX-J-285-ANCE-2017
Norma de Seguridad y Eficiencia Energía: NOM-002-SEDE/ENER-2014
Norma de Pruebas: NMX-J-169-ANCE-2015
Altitud de operación: 2 300 m s.n.m.
Accesorios: Los especificados en la norma
Pruebas: Las de rutina, especificadas en la norma.
Eficiencia %ŋ e Impedancia %Z=: De acuerdo a la norma
Material del Tanque y Gabinete: Acero al carbón.
